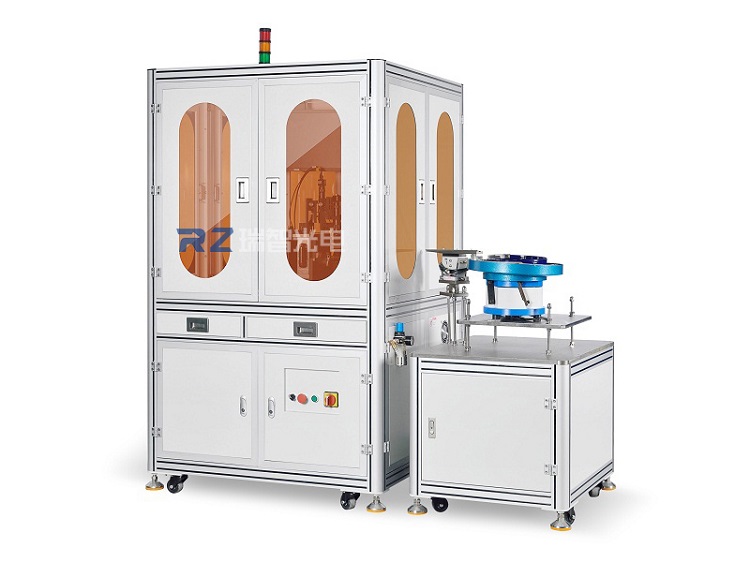

光學篩選機是檢測產品尺寸和外觀缺陷的主要設備，它的穩定性直接影響到檢測精度和準確性，所以，光學篩選機的穩定性至關重要，那么光學篩選機受到哪些因素的影響呢？下面我們就來看看光學篩選機的穩定性有哪些影響因素！
一、成像系統的穩定性
成像系統主要由照相機（CCD/CMOS），鏡頭和光源組成。它是光學篩選機的基礎。成像系統的設計目的是獲得合格的原始圖像，一個好的成像系統必須在系統運行期間確保圖像質量的穩定性。穩定的圖像捕獲是光學篩選機穩定性的基本保證。
1、工業相機對成像穩定性的影響
對于光學篩選機的設計者而言，工業相機的選擇主要考慮傳感器的類型，分辨率和幀頻。其中，傳感器分為CCD和CMOS。CMOS圖像傳感器是高度集成的，并且組件和電路之間的距離非常近。與CMOS相機相比，CCD傳感器相機具有靈敏度高，噪聲低，響應速度快的特點。在穩定性方面，CCD攝像機還具有抗沖擊和抗振動的能力。一般來說，CCD相機在成像質量和穩定性方面要優于CMOS相機。
2、鏡頭對成像穩定性的影響
影響相機成像質量的另一個重要因素是相機鏡頭。除了需要根據特定的工作條件選擇合適的參數（例如焦距，景深和光圈）外，影響系統檢測精度的重要因素是圖像的幾何失真誤差。這是光學透鏡的固有變形受制造過程的影響，無法消除。它只能得到補償。盡管現在許多工業相機通過各種方法補償由鏡頭畸變引起的誤差，但是在高精度檢測領域，幾何畸變?nèi)匀挥绊憴z測，精度會產生影響。
3、光源對成像穩定性的影響
光源具有放大圖像的特征和缺陷，減弱混亂和背景的功能，這直接影響輸入數據的質量。由于沒有通用的照明設備，因此光源的設計一直是機器視覺系統的難題，通常不僅限于每種特定的應用。以舉例的方式選擇光源的類型，還必須根據具體環境考慮光源的安裝方式和光源的照射方式，以達到最佳效果。不同類型的光源在穩定性方面存在差異。常見的可見光源包括LED光源，鹵素?zé)簦瑹晒鉄艉外c燈。可見光的最大缺點是它不能連續穩定地輸出光能，例如熒光燈。在數小時內，光能將下降約15％，并且隨著使用時間的增加，光能輸出將繼續下降。除可見光外，在檢測任務較高的場景中，經常使用X射線，超聲波等不可見光作為光源，可以連續穩定地輸出光能，但不利于檢測系統的操作且價格昂貴。光源的不均勻也會影響圖像質量，并且不同方向上的發光強度差異也會引起噪聲。LED光源在可見光下的穩定性和壽命優于鹵素?zé)簦瑹晒鉄舻龋憫?yīng)時間短，顏色可自由選擇，運行成本也低，已被廣泛使用。光源的照明方法可以分為背光照明，正向照明，結構照明和頻閃照明，其設計要點是以突出圖像特征為標準。
二、機械結構定位影響
除了成像系統硬件之外，相機和物體之間的相對位置關系也將影響圖像質量的穩定性。例如，如果照相機或工件的機械支撐結構中存在振動，則將影響檢測精度，這也是很難進行排查的問題。在動態條件下檢測工件時，必須考慮運動模糊對圖像精度的影響（模糊像素=物體運動速度*相機曝光時間）。此外，在合理?xiàng)l件下，在CCD攝像機和被測零件之間，攝像機鏡頭的光軸應垂直于零件的平面。但是，在實際使用中，由于安裝錯誤或照相機和工件的制造錯誤，不能保證光軸和測量平面。它完全垂直，并且存在一定的角度偏差，這也會影響測量精度。
三、軟件的穩定性
檢測軟件的穩定性對光學篩選機的影響毋庸置疑。視覺系統最終將使用計算機上的軟件來采用針對性的算法進行圖像過濾，邊緣檢測和邊緣提取以
四、環境因素的影響
光學篩選機的測量環境包括溫度，光線，電源變化，灰塵，濕度和電磁干擾。良好的環境是光學篩選機正常運行的保證。外部光會影響被測物體上的總光強度，增加圖像數據輸出的噪聲，并且電源電壓的變化也會導致光源的不穩定，并產生隨時間變化的噪聲。溫度變化也會影響相機的性能。出廠時，攝像機會標出正常工作溫度范圍。過熱或過冷會影響相機的正常操作。電磁干擾是工業測試領域不可避免的干擾因素。它對諸如工業相機電路和數據信號傳輸電路之類的弱電流電路具有特別嚴重的影響。合格的視覺產品將在工廠經過嚴格的抗干擾測試，從而大大降低了外部電磁干擾對硬件電路的影響。
