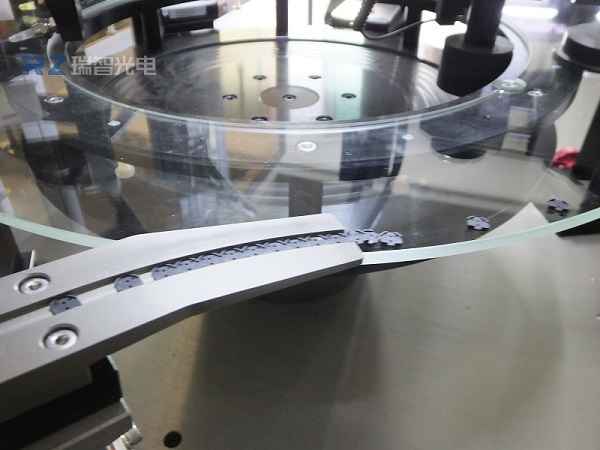

視覺檢測設備的應用案例之在線產品邊緣毛刺檢測，所需視覺檢測機如下：
1：巴斯勒工業視覺主機（含電源，電源線）1臺
2：飛利浦顯示屏19寸1臺
3：無線鍵盤、鼠標、WIFI接收器各1個
4：巴斯勒（160萬像素）工業鏡頭（含網線）1臺
5：25毫米FA鏡頭1個
6：7060白色環形燈源（含1米延長線）1個
7：可調燈源控制器1臺
用戶要求重點：
1：與用戶測包機IO口通信在實際檢驗過程中必須用戶機器設備給出觸發信號，因而必須我們的控制器與用戶機器設備完成通信，我們的控制器帶來16路輸出，16路輸入I/O通信口，在實際運用過程中必須在鏈接好線路后設定觸發端口，完成控制器的外觸發操作。
2：檢驗焊點的焊接品質用戶規定視覺控制器能夠完成對商品邊緣缺陷檢驗，主要包括邊緣上的毛刺和缺料。
3：工作中流程描述：當被測樣件運動到檢驗視野范圍內時，運動控制（Plc）控制器給出觸發信號，視覺控制器接接到觸發信號后觸發照相機拍照檢驗后給出檢驗結果，能夠利用設定輸出端口及輸出模式來給出檢驗結果信號。
應用工具講明：
1：建立工程開始描述：
①首先建立項目工程，注冊基準圖像。
②可先使用輪廓匹配來進行商品定位。
③選用中的缺陷/缺陷中的直線上的毛刺/缺陷工具。
④邊緣檢驗標準的設定，趨勢方向即直線的方向，檢驗方向即明暗變化的正方向，邊緣方向即是在檢驗方向上，邊緣明暗變化的趨勢，如明-暗或暗-明。
⑤缺陷檢驗標準的設定，缺陷檢驗方向設定的是缺陷種類是毛刺依然缺料，選擇缺陷+或—代表缺陷在擬合直線的一側或另一側。檢驗閾值代表的是缺陷點與擬合直線的距離的閾值。因而能夠完成在線商品邊緣毛刺檢驗。
