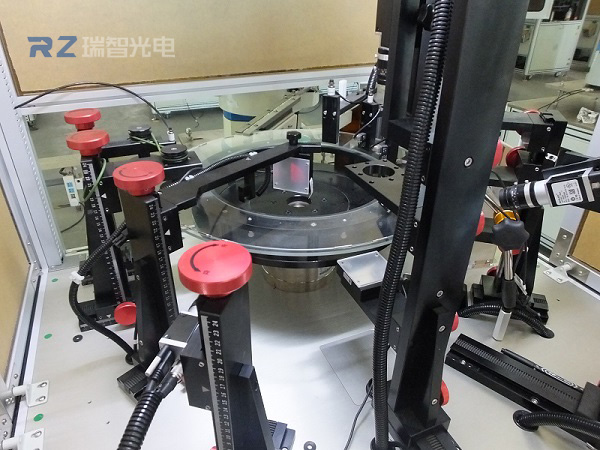

對于銷軸類產品來說，一般有表面缺陷，以及內部裂紋兩種缺陷，表面缺陷包括表面的裂紋，表面凹坑，端部缺塊，直徑，長度等，這些我們一般都可以使用自動化檢測設備來檢測，因?yàn)楸砻嫒毕輲缀醵际强梢暤模孟鄼C(jī)都可以檢測出來的。這種用來檢測銷軸產品的設備，我們可以稱之為銷軸檢測設備。
常見的軸根據軸的結構形狀可分為直軸、曲軸、軟軸、實心軸、空心軸、剛性軸、撓性軸。
其中直軸又可分為：1、轉軸，工作時既承受彎矩又承受扭矩，是機械中最常見的軸，如各種減速器中的軸等。2、心軸，用來支承轉動零件只承受彎矩而不傳遞扭矩，有些心軸轉動，如鐵路車輛的軸等，有些心軸則不轉動，如支承滑輪的軸等。3、傳動軸，主要用來傳遞扭矩而不承受彎矩，如起重機移動機構中的長光軸、汽車的驅動軸等。
對于銷軸類的內部裂紋來說，用視覺檢測就不那么可行了，我們一般采用渦電流檢測的方法。渦電流是將導體放入變化的磁場中時，由于在變化的磁場周?chē)嬖谥鴾u旋的感生電場，感生電場作用在導體內的自由電荷上，使電荷運動，形成渦流。已知法拉第電磁感應定律，在檢測線圈上接通交流電，產生垂直于工件的交變磁場。檢測線圈靠近被檢工件時，該工件表面感應出渦流同時產生與原磁場方向相反的磁場，部分抵消原磁場，導致檢測線圈電阻和電感變化。若金屬工件存在缺陷，將改變渦流場的強度及分布，使線圈阻抗發生變化，檢測該變化可判斷有無缺陷。
這種檢測方法可有效的檢測銷軸以及其他零部件內部的裂紋等缺陷，為廣大客戶解決看不見的隱患。東莞瑞智光電科技一直致力于各種檢測設備的研發與生產，愿為有需要的朋友提供全方位的服務，歡迎來電咨詢。
